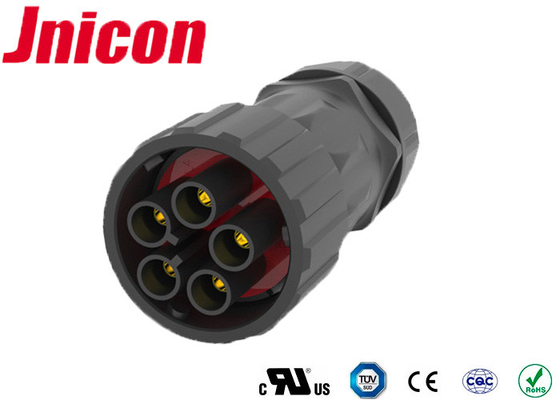

M40 inversor fotovoltaico circular de la bayoneta 50A 5 Pin Male Female Connector For
Descripción y características/usos/imágenes
Las series M40 son IP67 los conectores, acoplamiento de bayoneta.
Compare a MJ16/20/24, MJ32 tiene una cáscara más grande y una gama más de gran intensidad, es un conector fuerte y duro diseñado para los ambientes interiores/al aire libre y subacuáticos IP67. Es ideal para cualquier uso que necesite condiciones herméticas de la conexión.

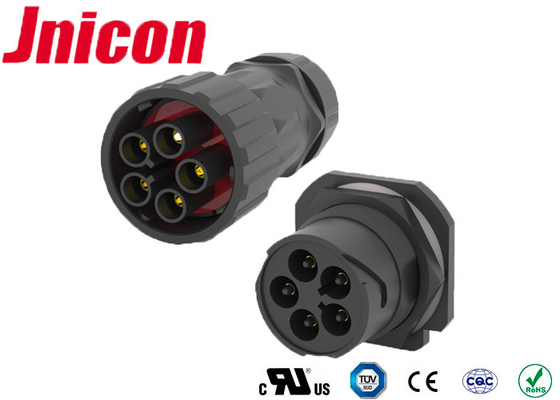

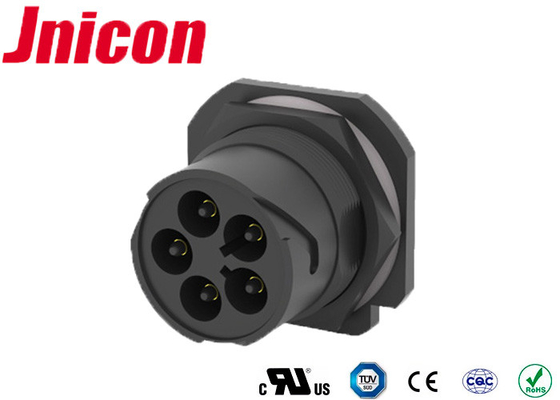

Los conectores pueden ser cable usado a las conexiones del panel-soporte. Cada lado puede ser contacto masculino o femenino, (las versiones del enchufe o del zócalo)
1) tamaño del recorte del Panel-agujero: 44m m
2) Número de contactos: 2-5 con los contactos plateados oro
3) Corriente clasificada: 150A-50A
4) Grado del IP: IP67 después de acoplado
5) Diámetro externo del cable: tipo I: 16.0m m, II: 25m m
6) Certificación: CE, aprobación de ROHS
Usos: Este conector impermeable IP67 se diseña para los productos de gama alta. La cáscara hecha de cobre amarillo imponente hizo ampliamente utilizado en muchas áreas de gama alta, tales como aparatos médicos, los equipos de gama alta, probando o los equipos de medida, comunicaciones colocan, los equipos marinos etc. Puede ser utilizado para los datos y el poder.
| Parámetros eléctricos | |
| Número de postes | 2/3/4/5 |
| Grado actual | 150A máximo |
| Grado del voltaje | 600VAC máximo |
| Voltaje de la durabilidad | 1500VAC @ 60 S. |
| Parámetros técnicos | |
| Resistencia de Ccontact | mΩ 10 máximo |
| Estructura del aislamiento | 500 MΩ en 500VDC |
| Temperatura de funcionamiento | -40°C ~ +105°C |
| Clase del IP | IP67 (el 1m/30min) |
| Material del molde | PA66 |
| Contacto/material terminal | El oro plateó de cobre amarillo |
| Material del sello | Silicón |
| Parámetros de la operación | |
| Grado del voltaje | 600VAC máximo |
| Grado actual | 150A máximo |
| Min Wire Size OD | 10.0m m ~16.0mm |
| Max Wire Size OD | 16.5m m ~ 25.0m m |
| Área seccionada transversalmente de Max.Cable | 6.0mm2 ~ 25.0mm2 |
RFQ
Q: ¿Cómo comprar sus productos?
: Usted necesita hacer como seguidores:
Confirme el grado y el número actuales de contactos
Confirme el género del conector y del contacto
Confirme el estilo de la asamblea
Confirme el estilo de acoplamiento (serie o el paralelo)
Confirme el tamaño del OD del cable
Confirme la longitud y el material de cable.
Q: hola, no conozco cuál es clase de necesidad del conector i, pero la necesito para la conexión llevada.
: hola mi amigo, estamos satisfechos proporcionar la solución completa para usted si más detalles se podrían proporcionar por ejemplo: actual (amperio), voltaje, número del alambre, tamaño etc. del cable.
Q: ¿Cómo puedo conseguir muestras?
: Es mi honor para ofrecerle muestras, nosotros podría ofrecer a 3pcs cada carga del artículo gratis pero el coste de carga estaría en su lado. Si necesite más artículos, más cantidad para cada artículo, cargaremos para las muestras.
