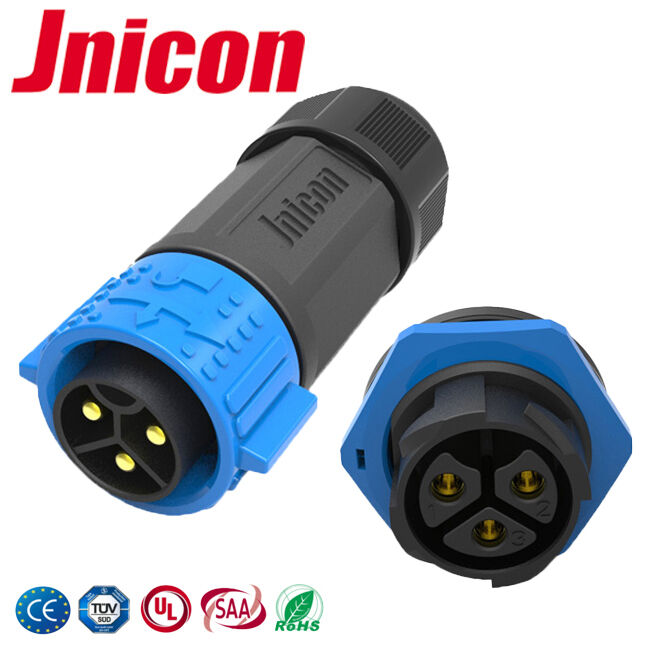

Conector de alimentación impermeable de 3 pines aprobado por UL de gran corriente circular M25
Detalle rápido de conectores circulares impermeables
1) Estructura avanzada: Autoblocante
2) Varios pines: 2,3,4,5,6,7,8,9 a 22 pines son opcionales
3) Pin de contacto: terminal de tornillo y terminal de soldadura disponibles
4) Montaje: tipo cable a cable (sin cable), cable a cable mediante sobremoldeo, cable a tablero
5) Colores: compatible con colores negro, azul, blanco y amarillo.
6) Longitud del cable: Se pueden personalizar diferentes longitudes de cable
CaracterísticaDeConectores circulares impermeables
1. Uso seguro en el campo, gracias a un alto grado de protección, alta resistencia a la tracción, abrasión y resistencia a las muescas.
2. Flexible: conectores para montaje in situ, resistencia de bobinado y desenrollado extremadamente alta
3. Conexión por soldadura: tecnología de conexión probada para una gran selección de conductores diferentes
4. Cable de extensión M8 o cables voladores (extremos del cable abiertos), con buena resistencia al aceite/resistencia química
5. Alta temperatura de 260 grados, soldadura por reflujo
Conector M8 sobremoldeado recto o en ángulo de 6,90 grados (180 grados) con cable de PUR o PVC
7. Se puede personalizar la cubierta del cable con diferentes colores, gris, negro, naranja, amarillo, azul y color sobremoldeado.
8. Tornillo/tuerca del conector: plástico/latón/acero inoxidable
9. Codificación A/Codificación B/Codificación D
| Parámetros eléctricos |
| Número de polos |
3 |
| Calificación actual |
50A máx. |
| Clasificación de voltaje |
600 VCA máx. |
| Voltaje de durabilidad |
2500 VCA a 60 s. |
Este conector de alimentación impermeable M25 tiene una clasificación de impermeabilidad IP67. Para ensamblar el conector impermeable para exteriores M25, solo se requiere un destornillador para conectar los dos cables dentro de cada cuerpo principal. Una vez que cada lado está conectado, el cableado queda completamente protegido de los elementos.
| Parámetros técnicos |
| Resistencia de contacto |
10 mΩ máx. |
| Estructura de aislamiento |
500 MΩ a 500 VCC |
| Temperatura de funcionamiento |
-40°C ~ +105°C |
| Clase IP |
IP67 (1m/30min) |
| Material del molde |
PA66 |
| Material de contacto/terminal |
Latón chapado en oro. |
| Material del sello |
Silicona |
Una vez ensamblado, el conector impermeable para exteriores M25 es fácil de enchufar y usar mientras mantiene los elementos y el agua fuera de empalmes y uniones. Para desconectar, simplemente desenrosque el cuerpo principal y separe los dos extremos. El conector impermeable M25 tiene múltiples niveles de impermeabilización, que consisten en juntas tóricas, sellador impermeable y sellos de extremo flexibles diseñados para apretar y cerrar cuando se atornillan.
| Parámetros de operación |
| Clasificación de voltaje |
600 VCA máx. |
| Calificación actual |
50A máx. |
| Tamaño mínimo del cable OD |
6,5 mm ~ 10 mm |
| Tamaño máximo del cable OD |
10,5 mm ~ 18 mm |
| Área máxima de sección transversal del cable |
0,5 mm2 ~ 6,0 mm2 |
El conector de alimentación impermeable M25 es la solución perfecta para fabricar fácilmente sus propios cables de conexión impermeables. Gracias a su terminal de tornillo, no es necesario soldar y la instalación solo lleva unos minutos.
